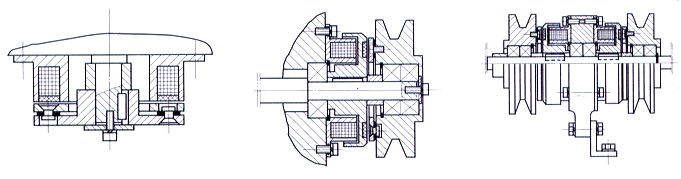

DZD1系列單片電磁制動器
簡介
DZD1系列系通電工作單摩擦付型制動器，摩擦付為無石棉復合材料/鋼。產品結構簡單，制動延遲時間短，制動力矩大。適用于機械傳動系統中需要制動或定位要求的場合。如精密機床、印刷機械、包裝機械、試驗設備及辦公機械等傳動系統中的制動及定位。
| 規格 | D1 | D2 | D3 | D4 | D5 | D6 | D7 | L1 | L2 | L3 | L4 | J | B | M |
| DZD1-5 | 63 | 46 | 35 | 35 | 37 | 72 | 80 | 22 | 37 | 25.5 | 11.5 | 3.5 | 1.7 | 15 |
| DZD1-10 | 80 | 60 | 42 | 42 | 44.5 | 90 | 100 | 24.5 | 44.5 | 28.5 | 16 | 4.3 | 1.7 | 20 |
| DZD1-20 | 100 | 76 | 52 | 52 | 55 | 112 | 125 | 28 | 53 | 33 | 20 | 5 | 2.2 | 25 |
| DZD1-40 | 125 | 95 | 62 | 62 | 65 | 137 | 150 | 31 | 61 | 37 | 24 | 5.5 | 2.2 | 30 |
| DZD1-80 | 160 | 120 | 80 | 80 | 83.5 | 175 | 190 | 35 | 73 | 42 | 31 | 6 | 2.7 | 38 |
| DZD1-160 | 200 | 158 | 100 | 100 | 103.5 | 215 | 230 | 41.5 | 86.5 | 50.5 | 36 | 7 | 2.7 | 45 |
| DZD1-320 | 260 | 210 | 125 | 125 | 129 | 276 | 292 | 48 | 102 | 59 | 43 | 8 | 3.2 | 54 |
| DZD1-500 | 300 | 220 | 140 | 140 | 144 | 325 | 350 | 51.5 | 110.5 | 64 | 46.5 | 8 | 3.2 | 59 |
| DZD1-1000 | 400 | 315 | 200 | 200 | 205 | 420 | 440 | 69.5 | 145.5 | 85.5 | 60 | 13 | 3.2 | 76 |
| 規格 | V1 | V2 | V3 | Y | X | K | E | T | t | d | h | e | δ |
| DZD1-5 | 3.1 | 7 | 5 | 5 | 2.5 | 3 | 26 | 6 | M4 | 42353 | 13.8/17.3 | 4/5 | 0.2 |
| DZD1-10 | 4.1 | 9 | 7 | 6 | 2.5 | 3 | 31 | 8 | M5 | 15/20 | 17.3/22.8 | 5/6 | 0.2 |
| DZD1-20 | 5.2 | 10.5 | 8 | 7 | 2.5 | 3 | 41 | 10 | M5 | 20/25 | 22.8/28.3 | 6/8 | 0.2 |
| DZD1-40 | 6.2 | 12 | 10 | 7 | 2.5 | 4 | 49 | 12 | M6 | 25/30 | 28.3/33.3 | 8/8 | 0.3 |
| DZD1-80 | 8.2 | 15 | 12 | 9 | 3 | 5 | 65 | 15 | M8 | 30/40 | 33.3/43.3 | 8/12 | 0.3 |
| DZD1-160 | 10.3 | 18 | 15 | 9 | 4 | 5 | 83 | 18 | M8 | 40/50 | 43.3/53.8 | 12/14 | 0.5 |
| DZD1-320 | 12.4 | 22 | 18 | 11 | 4.5 | 8 | 105 | 22 | M10 | 50/60 | 53.8/64.4 | 14/18 | 0.5 |
| DZD1-500 | 12.4 | 24 | 22 | 13 | 4.5 | 9 | 110 | 24 | M10 | 60/70 | 64.4/74.9 | 18/20 | 0.7 |
| DZD1-1000 | 16.5 | 28 | 24 | 13 | 6 | 10 | 130 | 30 | M12 | 70/80 | 74.9/85.4 | 20/22 | 0.7 |
注意事項
摩擦片及銜鐵表面不得有油污，必須保持干凈
安裝制動器必須保證同軸度不大于0.1mm
與制動器配合的軸孔與軸精度為H8/h7
制動器主、從動側需固定，不允許有軸向竄動，同時必須保證工作氣隙。
